Einkerbige Anreißplatten
Gewährleisten Sie maximale Standfestigkeit, präzise Koaxialität und eine zuverlässige Lagerung mittlerer und großer zylindrischer Werkstücke bei Maß- und Lageprüfungen mit dem Sortiment an professionellen Prüf- und Anreißprismen von Kinex – K-MET (Serie 1043-01, Ausführung NEX). Diese nach strenger Norm ČSN 25 5531 gefertigten hochpräzisen Werkstatt- und Prüfetalone bilden die elementare Ausstattung für Prüfräume, Kalibrierlabore, die industrielle Qualitätssicherung (QS), den Werkzeugbau und Zerspanungsbetriebe. Die Prismenblöcke verfügen über einen tiefen zentralen 90°-V-Einschnitt (1×90°) mit sauberem Freistich am Nutgrund, der das Aufsitzen eventueller Werkstückgrate verhindert und eine einwandfreie Zweilinienanlage zylindrischer Flächen sichert. Die Auslieferung erfolgt ausnahmslos in streng tolerierten, paarweise feinstgeschliffenen und geläppten Einheiten, was eine identische Bauhöhe und exakte Parallelität beider Blöcke im Paar garantiert. Das Typenprogramm umfasst drei Größenvarianten für unterschiedliche Bauteilgewichte und Durchmesserbereiche: 110×30×58 mm (Art.-Nr. 1043-01-110), 140×40×80 mm (Art.-Nr. 1043-01-140) sowie die massive Großausführung 200×55×120 mm (Art.-Nr. 1043-01-200). Dank hervorragender Formstabilität und Verschleißfestigkeit bieten sie die optimale Lösung für Rundlauf- und Zylinderformprüfungen, das räumliche Anreißen mit Höhenreißern sowie die kippsichere Positionierung von Werkstücken auf Granit- und Gussplatten.
Meistverkauft
Produktsortierung
Marken
Liste der Produkte
155DA11F-35CC-4DD2-96CD-12AFBF2F8193
37BC510A-B150-4448-B79C-38099F7A09E8
670EF7E2-7E75-4393-957F-B2C8C29F5CF0
Steuerelemente der Liste
Die Kategorie der Prüf- und Anreißprismen der Serie 1043-01 (Ausführung NEX) von Kinex – K-MET umfasst hochpräzise Werkstatt- und Prüfmittel nach ČSN 25 5531. Mit einem tiefen 90°-Prismeneinschnitt und paarweisem Feinschliff gewährleisten diese Blöcke höchste Standfestigkeit, präzise Koaxialität und eine spielfreie Aufnahme mittlerer sowie größerer zylindrischer Werkstücke bei geometrischen Kontrollen, Rundlaufprüfungen und dem räumlichen Anreißen auf Richtplatten.
Sortimentsübersicht und technische Details:
- Verfügbare Baugrößen (Länge × Breite × Höhe):

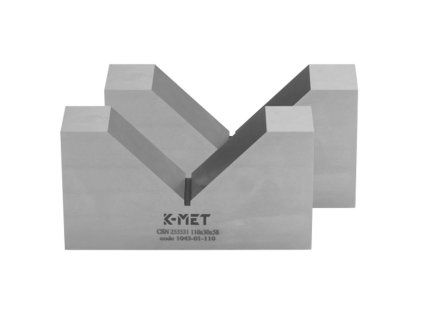

- Modell 1043-01-110 (110×30×58 mm): Kompaktes Prismenpaar optimiert für gängige Werkstattwellen und kleinere Durchmesserbereiche.
- Modell 1043-01-140 (140×40×80 mm): Universelle mittlere Baugröße für industrielle Standardbauteile und Werkzeugbau-Halbzeuge.
- Modell 1043-01-200 (200×55×120 mm): Hochbelastbarer Block mit hoher Tragkraft für schwere Walzen, Spindeln und massive Wellenkörper.
- Konstruktionsmerkmale und Fertigungsausführung:
- Ein tiefer 90°-Prismeneinschnitt (1×90°): Die zentrale V-Nut sichert eine verzugsfreie Zentrierung und stabile Seitenführung zylindrischer Körper.
- Freistich am Nutgrund: Ein präziser Einstich am Grund der V-Nut verhindert das Aufsitzen von Werkstückgraten und garantiert eine einwandfreie Zweilinienanlage.
- Paarweiser Feinschliff: Die Fertigung erfolgt streng paarweise mit engsten Toleranzen bezüglich Bauhöhe und Parallelität der Funktionsflächen beider Blöcke im Paar.
- Hohe Form- und Werkstoffstabilität: Aus dichtem, spannungsarmem Material gefertigt, um eine dauerhafte Maßhaltigkeit auch unter Werkstattbelastung zu gewährleisten.
- Typische Einsatzbereiche:
- Rundlauf- und Planschlagprüfungen an rotationssymmetrischen Teilen mittels Feinzeigern und Messuhren
- Prüfung von Zylinderform, Geradheit und Konizität von Präzisionswellen
- Räumliches Anreißen von Bohrungsmitten, Nuten und Teilungen mit Parallelreißern
- Qualitätssicherung (QS), Kalibrierlabore, Werkzeugbau und mechanische Fertigungsbetriebe
Praxis- und Pflegehinweise
Befreien Sie die Anlageflächen der Prismen und der Messplatte vor Beginn gründlich von Schmutz und Partikeln. Legen Sie Wellen stets vorsichtig in die V-Nuten ein, um Beschädigungen der feingeschliffenen Führungsflächen zu vermeiden. Drehen Sie das Werkstück bei Rundlaufprüfungen mit gleichmäßigem, leichtem Druck. Setzen Sie die Prismen stets paarweise ein und konservieren Sie die blanken Funktionsflächen nach Arbeitsende mit säurefreiem Schutzöl vor der Einlagerung im Behältnis.
